ماژول حرکت خطی

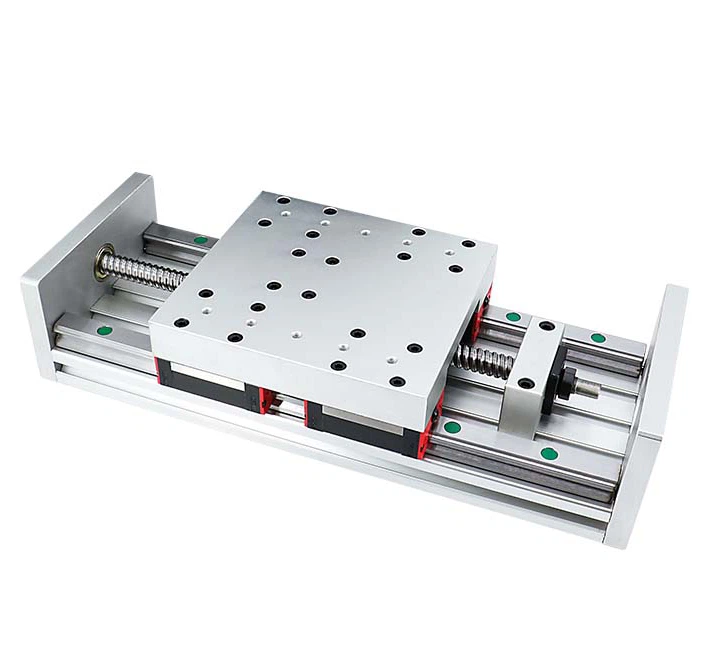

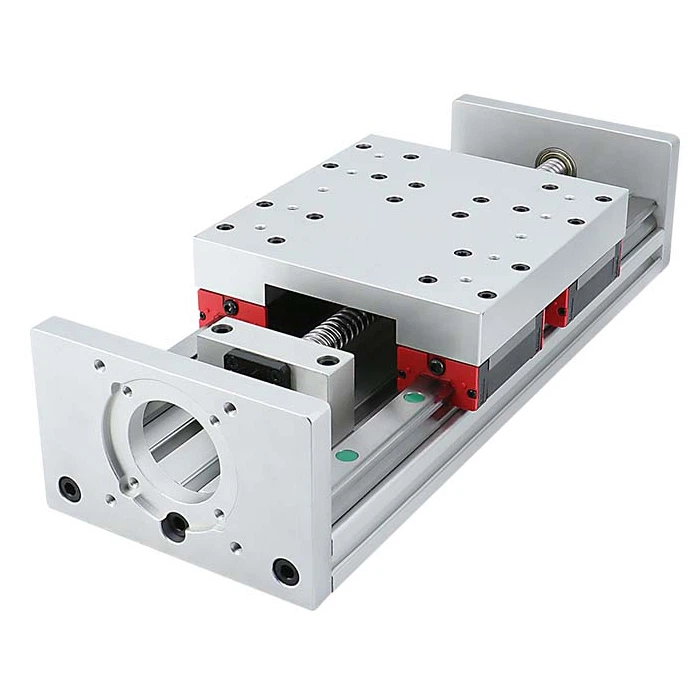

این ماژول حرکت خطی توسط ما برای موتورهای پله ای برای nema23 و nema34 یا موتورهای سروو برای nema24 و nema32 ساخته شده است. طول سفر موثر ماژول حرکت خطی را می توان بین 100 میلی متر تا 2500 میلی متر سفارشی کرد. حداکثر ظرفیت بارگذاری این ماژول حرکت خطی 150 کیلوگرم به صورت افقی و 50 کیلوگرم به صورت عمودی است. ما همچنین می توانیم لوازم جانبی مرتبط مانند کوپلینگ یا موتور را در اختیار شما قرار دهیم.

ارسال درخواست

معرفی محصول

معرفی مختصر محصول:

توپ فولادی 1.G10 GCR15

2.95٪ ضد گرد و غبار، روانکاری، کاهش نویز

3. فولاد کروم بالا GCR53 با کربن بالا

4. عرض اسلاید 150 میلی متر است.

5. بال اسکرو SFU1605/1610 با دقت C7 است

6. طول ضربه موثر: بین 100 ~ 2500 میلی متر را می توان سفارشی کرد

ترکیب محصول:

① لغزنده
②راهنمای خطی
③میله بال اسکرو (16050/1610)
④پوشش گرد و غبار
⑤قطعه فلنج
⑥صفحه آلومینیومی

اندازه محصول (میلی متر):

پارامتر محصول:

پارامتر
سکته مغزی موثر (MM)		100	150	200	250	300	350	400	450	500	550	600+
طول کل (MM)		310+	360+	410+	460	510	560	610	660	710	760	810+
ارتفاع کل (MM)		87
دقت موقعیت یابی		هر 300 میلی متر 0.03 میلی متر-0.05 میلی متر است
حداکثر بار (میلی متر)	مرحله	150 کیلوگرم
حداکثر بار (میلی متر)	عمودی	50 کیلوگرم
